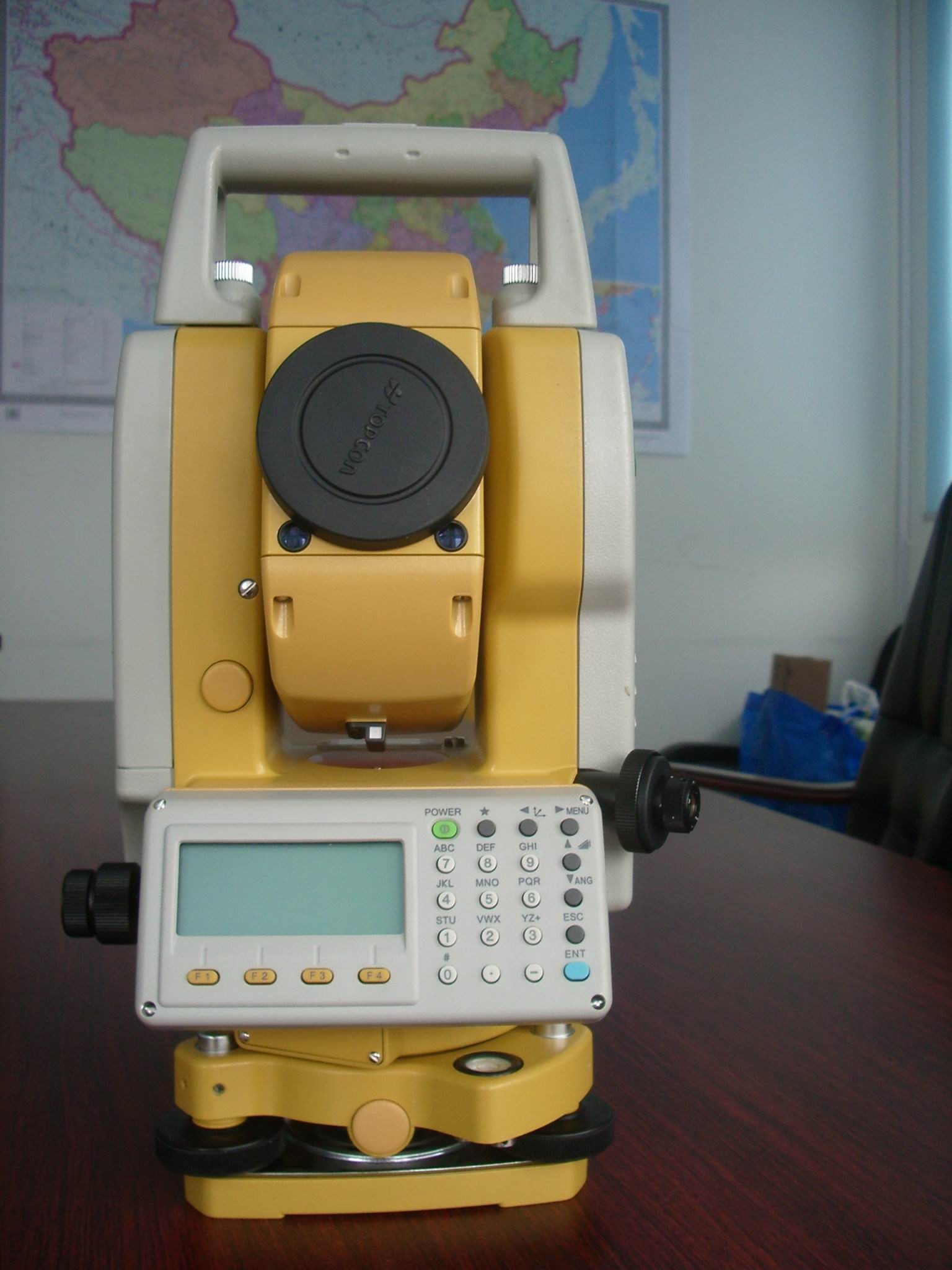

Topcon Total Station GPT102R Total Station senza riflettore

TELESCOPIO

Lunghezza

150 mm (5,9 pollici)

Diametro Obiettivo

45 mm (1,77 pollici), EDM 50 mm (1,97 pollici)

Ingrandimento

30x

Immagine

Dritta

Campo Visivo

1°30'

Potere Risolutivo

2,8"

Distanza Minima di Messa a Fuoco

1,3 m (4,27 piedi)

MISURAZIONE DISTANZA - MODALITÀ PRISMA

Portata di Misurazione

Mini prisma 1.000 m (3.280 piedi)
1 prisma 3.000 m (9.900 piedi)

Precisione di Misurazione

±(2 mm + 2 ppm x D)m.s.e.

Tempo di Misurazione

Modalità Fine 1 mm (0,005 piedi) 1,1 s (Iniziale 2,5 s)
Modalità Fine 0,2 mm (0,001 piedi) 1,5 s (Iniziale 3,0 s)
Modalità Grossolana 1 mm/10 mm (0,005/0,02 piedi) 0,8 s (Iniziale 2,5 s)

MISURAZIONE DISTANZA - MODALITÀ SENZA PRISMA

Portata di Misurazione

Condizione I*1: 1,5 m a 350 m (5 piedi a 1.150 piedi)

Precisione di Misurazione

±(3 mm + 2 ppm x D)m.s.e.

Tempo di Misurazione

Modalità Fine 1 mm (0,005 piedi) 1,7 s (Iniziale 3,0 s)
Modalità Fine 0,2 mm (0,001 piedi) 2,6 s (Iniziale 3,5 s)
Modalità Grossolana 1 mm/10 mm (0,005/0,02 piedi) 1,0 s (Iniziale 2,0 s)

MISURAZIONE ANGOLARE

Metodo

Lettura Assoluta

Lettura Minima

GPT-102R
1" / 5" (0,2 gon/1 gon)

Precisione

GPT-102R
2" (0,6 gon)

Diametro del Cerchio

71 mm (2,8 pollici)

DISPLAY/TASTIERA

Display

LCD Grafico 160 x 64 Punti con retroilluminazione, 20 caratteri x 4 righe

Tastiera

Alfanumerica, 24 tasti

CORREZIONE INCLINAZIONE

Sensore di Inclinazione

GPT-102R
Asse singolo

Metodo

Tipo liquido

Intervallo di Compensazione

±3'

Unità di Correzione

1" (0,1 gon)

ALTRO

Puntatore Laser

Diodo Laser Rosso, Lunghezza d'onda 690nm

Point Guide

Due LED Arancioni

Memoria Interna

Max. 24.000 punti

Interfaccia

RS-232C

Altezza Strumento

176 mm (6,93 pollici)

Classe Laser

Classe I/1M (EDM), Classe 2 (Puntatore Laser/Piombo Laser)

Sensibilità Livella Circolare

10'/2mm

Sensibilità Livella a Piastra

GPT-102R
30"/2mm

Dimensioni

336(A) x 184(L) x 172(P) mm

Peso

Strumento (con batteria) 5,3 kg (11,6 libbre)
Valigetta in plastica 3,4 kg (7,5 libbre)

Protezione da Polvere e Acqua (IEC 60529)

IP66 (con BT-52QA installato)

Temperatura Operativa

-20°C a +50°C (-4°F a +122°F)

Tempo Operativo Batteria BT-52QA

Misurazione Distanza e Angolo - Circa 5,0 ore / Circa 4,2 ore con connessione Bluetooth
Solo Misurazione Angolare - Circa 45 ore
