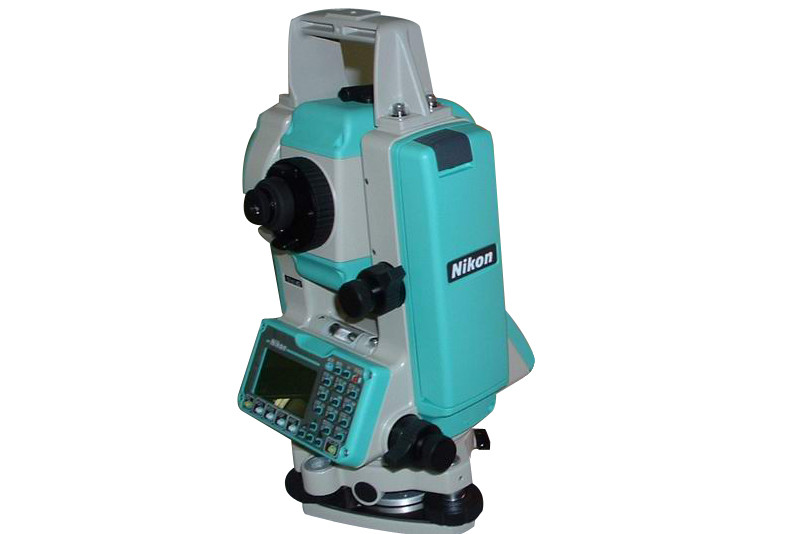

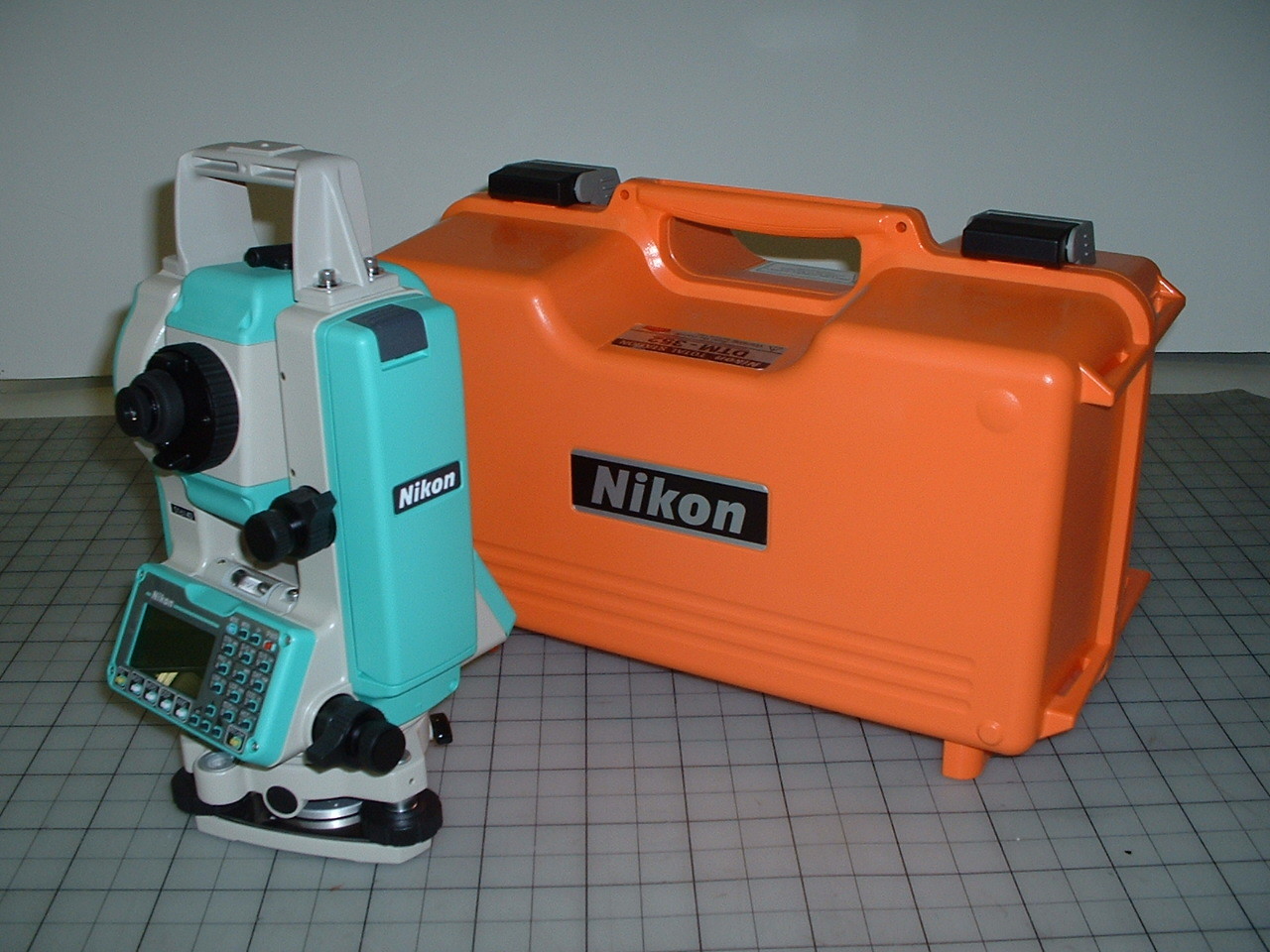

Stazione Totale Nikon serie DTM 352 332

Modello

DTM-362, DTM-352, DTM-332

Lunghezza tubo

158mm/6,22 pollici

Ingrandimento

33x (21x/41x con oculari opzionali)

Diametro effettivo dell'obiettivo

45mm/1,77 pollici (EDM: 50mm/1,97 pollici)

Campo visivo

1°20’

Potere risolutivo

2,5”

Distanza minima di messa a fuoco

1,3m/4,26 piedi

Portata con prismi Nikon specificati

Condizioni normali

(Foschia ordinaria, visibilità circa 20 km/12,5 miglia)

Con foglio riflettente
(5 x 5 cm)

Da 5 a 100 m (16,4 a 328 piedi)

Con mini prisma

1.000m/3.280 piedi

Con prisma singolo

2.000m/6.560 piedi

Con prisma triplo

2.600m/8.530 piedi

Condizioni buone

(Nessuna foschia, visibilità superiore a 40 km/25 miglia)

Con mini prisma

1.200m/3.930 piedi

Con prisma singolo

2.300m/7.540 piedi

Con prisma triplo

3.000m/9.840 piedi

Precisione (Prisma/Modalità precisa)

±(3+2ppm x D)mm
±(3+3ppm x D)mm

(–20°C a –10°C, +40°C a +50°C

Intervallo di misurazione*1

Modalità precisa

1,6 sec. (iniziale 1,6 sec.)

Modalità normale

1,0 sec. (iniziale 1,4 sec.)

Conteggio minimo

Modalità precisa

1mm/0,002 piedi

Modalità normale

10mm/0,02 piedi

Temperatura ambiente
intervallo*2

–20°C a 50°C/–4°F a +122°F

Correzione atmosferica

Intervallo di temperatura

–40°C a 60°C/–40°F a +140°F

Pressione barometrica

400 a 999mmHg/533 a

1.332hPa/15,8 a 39,3 pollici di Hg

Offset prisma

–999 a 999

Circa 30 ore

Sistema di lettura

Rilevamento fotoelettrico tramite encoder incrementale

Angolo orizzontale

Diametrale (DTM-362/352),

Singolo (DTM-332)

Angolo verticale

Singolo

Incremento minimo
(Gradi, Gon, MIL6400)

Gradi: 1/5/10”, Gon: 0,2/1/2mgon,

MIL6400: 0,005/0,02/0,05mil

Precisione DIN 18723
(orizzontale e verticale)

5”/1,5mgon (3”/1,0mgon: DTM-362)

Sensore di inclinazione

Tipo

Biassiale (DTM-362/352),

Monoassiale (DTM-332)

Metodo

Rilevamento liquido-elettrico

Intervallo di compensazione

±3’

Precisione di impostazione

1”

Livella a bolla

Livella a bolla del piatto

30”/2mm

Livella a bolla circolare

10’/2mm

Piombo ottico

Ingrandimento

3x

Intervallo di messa a fuoco

0,5m/1,6 piedi a ∞

Display

LCD grafico (128 x 64 punti)
Entrambi i lati (DTM-362/352),

Lato singolo (DTM-332)

Memoria punti

10.000 record

Dimensioni (L x P x A)

168 x 173 x 335 mm/6,6 x 6,8 x 13,2 pollici

Peso (circa)

Unità principale (con batteria)

5,3 kg/11,7 libbre (DTM-362/352),
5,2 kg/11,5 libbre (DTM-332)

Batteria

0,4 kg/0,9 libbre

Valigetta

2,4 kg/5,3 libbre

Batteria Ni-MH integrata
BC-65

Tempo di funzionamento

Distanza/angolo continuo
misurazione

Circa 16 ore*3

Misurazione distanza/angolo ogni 30 secondi
Circa 27 ore

Misurazione angolare

Circa 30 ore

Caricabatterie per BC-80/65

Circa 2,0 ore per ricarica completa

Caricabatterie rapido Q-70C (caricabatterie per accendisigari 12V DC)

Circa 2,0 ore (BC-65 completamente scarico richiede più di una carica)
